Per la progettazione delle tavole lineari, sia da catalogo che in esecuzione speciale, vengono utilizzati supporti informatici nelle versioni piu' aggiornate, come Solid Works, Autodesk, ecc. Tuttavia puo' essere presa in considerazione la costruzione di tavole lineari su progettazione fornita dal committente.
Le tavole di precisione prodotte da Meccanica Besnatese spaziano da sistemi di misure ridotte fino a strutture di notevole ingombro; come nella lavorazione conto terzi, l'azienda è disponibile a realizzare tavole in commissioni di serie fino alla singola unità. I componenti impiegati, di elevata qualità e precisione, vengono acquistati presso i fornitori piu' qualificati, in modo da assicurare al cliente un prodotto finito dai requisiti elevati e permettere un facile ricambio in caso di sostituzioni.
Meccanica Besnatese produce tavole lineari per il posizionamento di oggetti, lavorazioni meccaniche leggere e per lo sviluppo di automatismi in genere. Si tratta di tavole lineari di precisione componibili, che supportano movimenti secondo le direzioni delle coordinate cartesiane e combinabili per sistemi multiasse. Il movimento avviene su guide a ricircolo di sfere, a rulli e viti a ricircolo di sfere.
Le tavole lineari prodotte da Meccanica Besnatese riproducono le dimensioni definite dagli standard internazionali, oppure vengono costruite su misura delle esigenze del cliente.
NEW | Tavole Lineari Direct Drive
- Manutenzione ridotta
- Minor numero di componenti applicati
- Assenza di giochi
- Superiore velocità di traslazione
- Migliore risposta del sistema
- Spostamenti fluidi e silenziosi
- Elevata precisione di posizionamento
Tavole su guide a rulli incrociati o rullini (serie TV), struttura in acciaio ghisa
- Compatte, massima rigidità e precisione, corse da 25 a 200 mm
- Settori di impiego: Macchine utensili ed attrezzature di precisione per rettifica, profilatura mole, fresatura,foratura e maschiatura, sistemi di misura e collaudo, dispositivi per la ricerca scientifica, strumentazione ottica e medicale.
Tavole di precisione serie TV3P TV4P
- Elevata capacità di carico grazie ai pattini a ricircolo di rulli
- Ideale per ambienti ostici: estrema resistenza a residui, pulviscolo di lavorazione
- Coperture in soffietto o telescopiche
- Sistema di lubrificazione centralizzato con dosatori per ottimizzare l’olio lubrificante
Tavole di precisione serie TV5 TV6
- Capacità di carico per sforzi eccezionali grazie ai pattini flangiati a ricircolo di rulli
- Tavole personalizzabili in ogni aspetto
- Sistema di lubrificazione centralizzato con dosatori per ottimizzare l’olio lubrificante
- Vite a ricircolo di sfere o trapezoidale
Tavole su guide a binario con pattini a ricircolo di sfere (serie BB)
- Media precisione, corse da 100 a 500 mm, struttura in alluminio
- Settori di impiego: Macchine ed attrezzature per montaggio, Manipolazione e robotica, Lavorazioni meccaniche leggere, Macchine operatrici industriali in genere, nel settore alimentare, lavorazione plastica, gomma, materiali compositi, resine, ecc.
Tavole con cursori a cuscinetto (serie TC)
- Struttura leggera, economiche, corse da 100 a 420 mm
- Settori di impiego: Generico
Tavole di precisione su guide a rulli (serie TR)
- Soluzione ideale per la movimentazione di oggetti
- In 4 grandezze, con corse che passano dai 12 ai 25 mm
Tavole di posizionamento (serie TPGA)
- Posizionamenti sicuri grazie all'elevata stabilità
- Settori di impiego: Generico
- Costruite in due grandezze, con corse da 25 a 75 mm
Tavole di posizionamento (serie UMB)
- Migliore affidabilità con ingombri ridotti, massima rigidità e scorrevolezza
- Settori di impiego: Generico
- Corsa utile da 60 a 420mm
Slitte di regolazione (serie TRP)
- Corpo monoblocco in alluminio anodizzato
- Settori di impiego: Generico
- Corsa utile da 15 a 50mm
- Accesssori e varianti: montaggio verticale, indicatore di posizione analogico, motorizzazione asse, base girevole, montaggio sopra e sotto alla TRP60 ad asse singolo e doppio, base girevole montaggio ad asse orizzontale
Slitte di regolazione posizionamento TRP 80
- Struttura in alluminio anodizzato con guide in acciaio INOX
- Settori di impiego: Generico
- Corsa utile da 50mm a 150

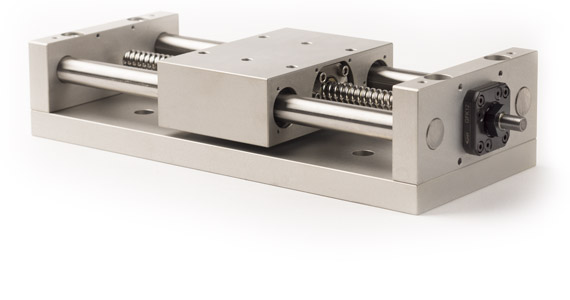

Slitte di regolazione posizionamento TRP 150_N
- Struttura in alluminio anodizzato con guide in acciaio INOX
- Settori di impiego: Generico
- Corsa utile da 100mm a 250
Presetting Tool
Dispositivo atto a trasformare la macchina di presettaggio utensili in una macchina di misura.
L’accessorio permette la messa a fuoco del particolare da controllare quando questo non consente di essere bloccato su un porta pinza.
Tavole XY e speciali
Come nella lavorazione conto terzi, anche in questo ambito Meccanica Besnatese offre l'attività di prototipazione.
Le tavole lineari, a movimento singolo o multiasse, vengono costruite su misura delle necessità del cliente a partire dall'elaborazione di un progetto specifico, dalla scelta dei materiali più adatti fino alla lavorazione vera e propria e al collaudo finale, cui l'azienda allega l'apposita certificazione.
Il prodotto viene così personalizzato secondo precise richieste tecniche e risente della collaborazione che in fase di confronto l'azienda offre al cliente.
Tavole girevoli
- Modularità di interfacciamento con la serie BB e UMB
