Le tavole di posizionamento serie BB di Meccanica Besnatese spaziano da sistemi di misure ridotte fino a strutture di notevole ingombro, nel rispetto delle indicazioni standard. Come nella lavorazione conto terzi, l'azienda è disponibile a realizzare commissioni di serie di numero limitato fino alla singola unità.

I componenti impiegati vengono acquistati dai fornitori più qualificati, in modo da assicurare al cliente un prodotto finito dai requisiti elevati e permettere un facile ricambio in caso di sostituzioni.

In genere le tavole a catalogo trovano impiego nel posizionamento e nella manipolazione di oggetti leggeri e, nel caso il sistema non necessiti di un alto livello di precisione e rigidità, offrono un ottimo rapporto qualità – prezzo.

Serie BB

Scarica brochure

Scarica disegni

Richiedi informazioni

Dimensione ingombro

Clicca per ingrandire
Tipo tavola
 Dimensioni (mm)
A B C D E F-G H I L1 L2 P d1 L3 L4 d2 M
BB 150
 100
 150 75 100 360 150 55 18 18 60 120 4x60 6,5 120 120 M6 Secondo
il tipo
di motore
200
 200 460 55 110 4x60
300
 300 600 75 60 4x120
400
 400 700 75 50 5x120
BB 180
 150
 180 80 150 440 180 55 20 20 70 150 4x75 8,5 150 150 M8
250
 250 540 55 120 4x75
350
 350 680 75 115 3x150
450
 450 780 75 90 4x150
BB 240
 200
 240 100 200 550 240 55 20 32 75 200 4x100 8,5 200 200 M8
300
 300 650 55 125 4x100
400
 400 800 80 100 6x100
500
 500 900 80 50 8x100

Attacco supporto motore

Attacco supporto motore Tipo tavola A1 B1 I D S1 S2 df da L
BB 150 150 73 50 54 10 33 M5 10 15
BB 180 180 78 64 63 15 47 M6 12 20
BB 240 240 98 80 85 22 60 M6 15 27

Caratteristiche costruttive

Tipo tavola
 Vite Guide Struttura Protezioni
Tipo ø x passo Tipo Grandezza
BB 150
 ricircolo di sfere
rettificata chiocciola
singola precaricata		 16x10 Monoguide con pattini
a ricircolo di sfere		 15 Lega di alluminio A soffietto
BB 180
 20x10 15
BB 240
 25x10 20

Viti - Caratteristiche e carichi ammissibili

Su tutte le tavole della serie BB le viti sono supportate alle due estremità.

Tipo Tavola
 Diametro per passo Carico ammissibile (N) Gioco assiale
micron		 Grado di precisione
micron		 Ripetibilità precisione meccanica
micron
C stat. C din.
BB150
 16x10 8400 5600 - IT5
E/300=23		 10
BB180
 20x10 25000 14500 - 10
BB240
 25x10 31500 20500 - 10

Velocità

Tipo tavola
 Corsa mm N

 La velocità di traslazione del carro è proporzionale
al passo (p:mm) ed ai giri della
vite. I valori massimi indicati in tabella
(n=giri/min) tengono conto della velocità
critica della vite, in funzione del ø e lunghezza
libera tra i vincoli.
Esempio:
n • p 2400x10=400 mm/sec
60      60

Lubrificazione
Viti e guide vengono adeguatamente
lubrificate al montaggio con grasso.
Tuttavia vanno verificate periodicamente
le condizioni di lubrificazione del sistema
e se necessario provvedere al ripristino
delle condizioni iniziali.
Sulle tavole si possono installare sistemi
centralizzati di lubrificazione
ad olio, su richiesta.

BB 150
 100 2400
200 2250
300 2100
400 2000
BB 180
 150 2600
250 2500
350 2400
450 2300
BB 240
 200 3200
300 3100
400 3000
500 2900

Tolleranze costruttive

Tipo tavola
 Planarità carro Valore (μm) Parallelismo movimento
carro laterale oppure
verticale		 Corsa in mm Precisione micron
BB 150
Planarità carro 20 Parall. Movimento laterale carro < 150 15
BB 180
 25 150 - 300 20
BB 240
 30 > 300 25

Accessori e varianti
• Supporto motore per montaggio diretto o rinviato
• Fine corsa assi
• Personalizzazioni per montaggio e fissaggio attrezzature
• Impianto di lubrificazione

Carichi applicabili (N)

 Carichi applicabili (N) Tipo tavola
 Carico ammissibile (N)
FV = FL
Statico Dinamico
BB 150
 29000 15000
BB 180
 50000 27000
BB 240
 102000 58000

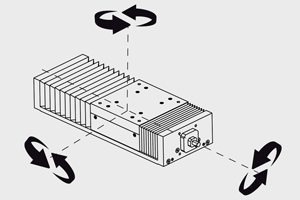

Momenti applicabili

Tipo tavola
 Momenti ammissibili (Nm)  Momenti applicabili
MT ML=MR
Statico Dinamico Statico Dinamico
BB150
 1560 660 1305 675
BB180
 2750 1485 2100 1134
BB240
 6120 3480 5059 2876

Peso delle tavole

Tipo tavola
 Peso complessivo tavole (Kg) Peso carro (Kg)
e parti
collegate
Corsa 100 Corsa 150 Corsa 200 Corsa 250 Corsa 300 Corsa 350 Corsa 400 Corsa 450 Corsa 500
BB150
 7,5   8,5   9,5   10,5     2
BB180
   11   13   15   17   3
BB240
     23   26   29   32 7
